成型無菌充填装置
ワイラーエンジニアリング
ワイラーエンジニアリング社は医薬品・ヘルスケア製品の無菌包装機械における米国の大手メーカーです。
主力製品であるASEP-TECHブロー・フィル・シール機は米国イリノイ州・エルジンにおいて最高の世界基準にて設計・製造されています。
ASEP-TECHシステム
ワイラーエンジニアリング社所有のブロー・フィル・シールシステムは過去40年間蓄積されて来たシステムデザイン及び無菌プロセス開発が集約された最新無菌液剤包装システムです。ASEP-TECHブロー・フィル・シール技術はブロー成型、無菌充填、密閉をひとつの連続プロセスで行い、他の生産方式より信頼性のある、費用効率の高い特色のある独自の無菌製品を生産することが可能です。
B/F/Sプロセス
ASEP-TECHシステムは最終製品を5つのステップで自動的に生産します。
- 溶融されたレジンがパリソンという筒状の状態で押し出されます。
- パリソンが正しい長さに到達するとメイン金型が閉じ、パリソンが切断されます。パリソンの下部はピンチされ閉じられ、上部は開いたまま保持され、この状態でプロ―・充填部まで搬送されます。
- ブロー・充填ノズルがパリソンまで下降し、金型の首部でシールします。その後容器内に濾過された無菌圧縮空気がプロ―され、冷却された金型の壁面まで膨らませます。次に無菌エアーは容器から排気され充填ノズルで適正量の液剤が容器に充填され、充填後には充填針が上昇し戻ります。
- メイン金型とは別のシール金型が閉じ、容器上部を成型し密閉します。
- メイン金型とシール金型が開き、充填・密閉された容器が機械から排出されます。

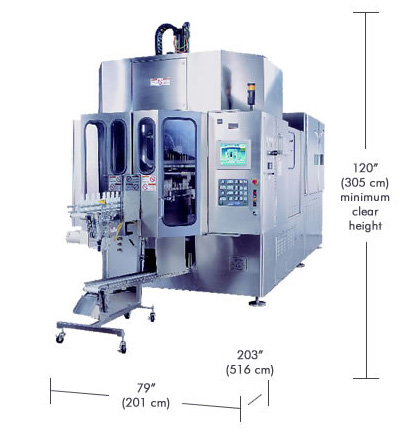

B/F/S機械
ASEP-TECHブロー・フィル・シール機は米国イリノイ州、エルジンにあるワイラーエンジニアリング社によりデザイン、製造されています。ワイラーエンジニアリング社のチームはブロー・フィル・シール包装システムのデザイン及び開発に最高の世界基準を元に取り組んでおります。世界に適用するエンジニアリングと最先端の自動化技術、プロセスデザインのユニークな組み合わせは高品質な生産と長期に渡った安定稼働をお約束するものです。
生産能力
| 容器サイズ | 容器／時 |
|---|---|
| MODEL 640 | |
| 0.1-2mL | 12,800-15,000 |
| 2-5mL | 10,200-12,800 |
| 5-15mL | 7,200-10,200 |
| 10-50mL | 4,800-9,200 |
| 50-150mL | 3,150-4,800 |
| 100-200mL | 3,150-3,600 |
| 150-500mL | 2,000-3,150 |
| 500-1000mL | |
| 1000-1500mL |
生産能力
| 容器サイズ | 容器／時 | |||
|---|---|---|---|---|
| MODEL 624 | MODEL 628 | MODEL 640 | MODEL 603 | |
| 0.1-2mL | 7,500-9,000 | 7,500-9,000 | 12,800-15,000 | |
| 2-5mL | 7,500-9,000 | 7,500-9,000 | 10,200-12,800 | |
| 5-15mL | 4,800-7,500 | 4,800-7,500 | 7,200-10,200 | |
| 10-50mL | 3,600-6,000 | 3,600-6,000 | 4,800-9,200 | |
| 50-150mL | 1,400-3,600 | 1,400-3,600 | 3,150-4,800 | |
| 100-200mL | 1,400-1,900 | 1,400-1,900 | 3,150-3,600 | |
| 150-500mL | 2,000-3,150 | |||
| 500-1000mL | 900-1,600 | |||
| 1000-1500mL | 720-900 | |||

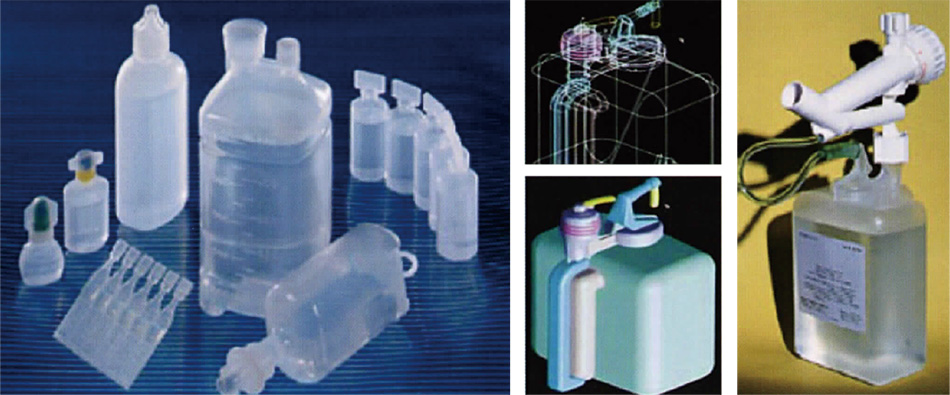

デザインサービス及びプロトタイプ
ワイラーエンジニアリング社は、容器形状のコンセプトから全ての生産ツーリングまで総合的な製品開発のサポートも可能で、ASEP-TECHプロ―・フィル・シール機に搭載し、即時生産開始が可能です。ワイラーエンジニアリング社の熟練した職人及びデザイナーは複雑なCAD／CAM及び3Dモデリング技術を使用し、どのような容器の設計開発も可能にしています。これらのデザインシステムは最新のCNC及びEDM機械とインターフェースする事により、非常に高精度、高精細な加工も可能になっております。
アプリケーション
640型機製品サンプル
PP SVP
PP LVP
640型機製品サンプル
640型機製品サンプル
